Spannfutter zum Spannen von Rohren

 beim Gewindeschneiden

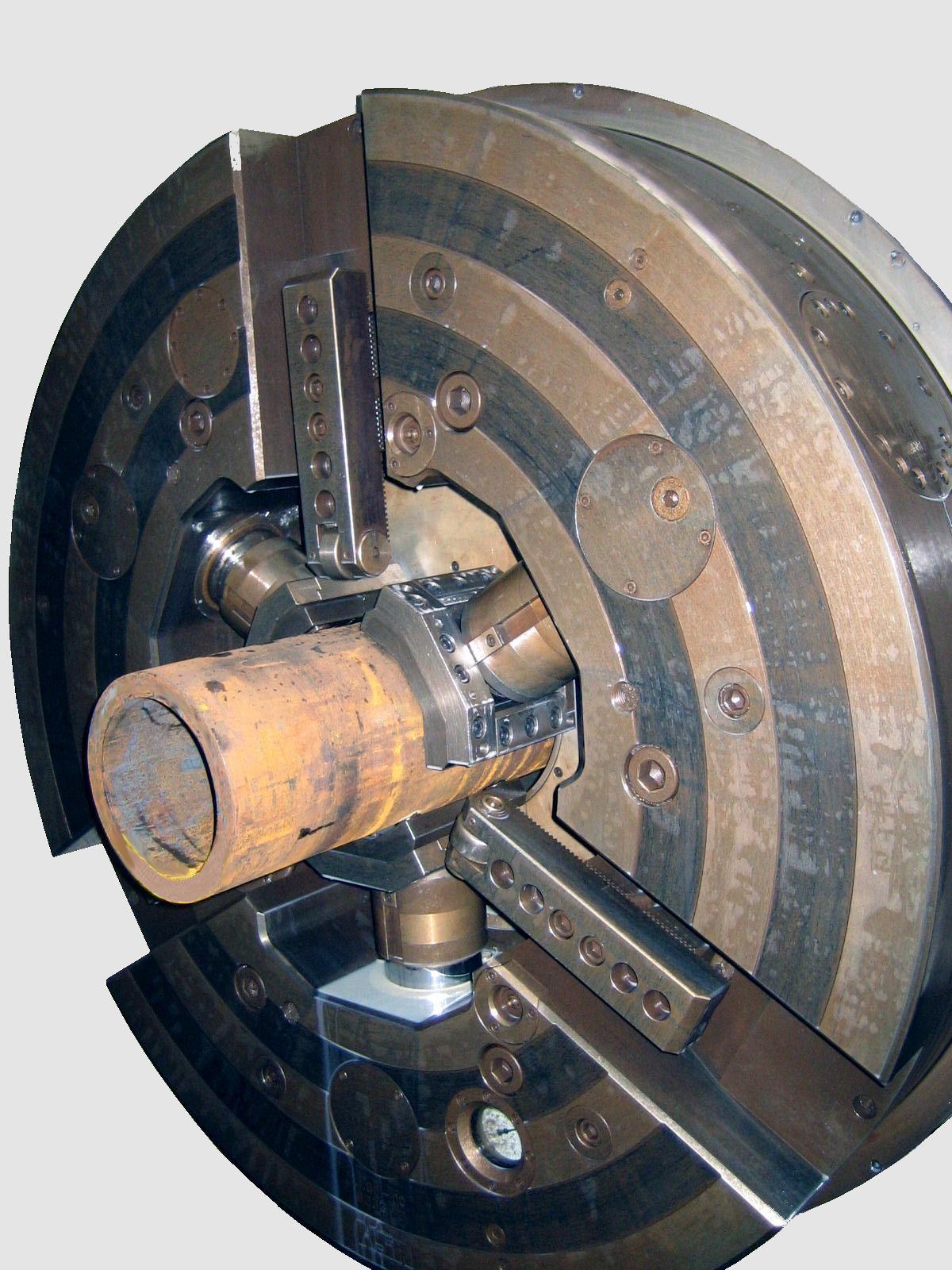

Vorderendfutter

sitzt in Zerspannungsraum der Drehmaschine und kann zentrisch oder ausgleichend spannen.

Die Rohre können mit schräg nach vorne fahrenden Zentrierbacken im Bereich des herzustellenden Gewindes zentriert und von den Spannbacken in dieser Stellung festgehalten werden. Hierbei spannt das Futter ausgleichend.

Dadurch wird  die Krummheit der Rohre aus dem Richtprozess eliminiert.

Das Gewinde kann durch diese Methode dann zentrisch zum Rohrdurchmesser geschnitten werden.

Futterdurchmesser: 630 - 1600 mm

Hinterendfutter

sitzt am Spindelende und spannt das Rohr wahlweise zentrisch oder ausgleichend.

Futterdurchmesser: 630 - 1600 mm

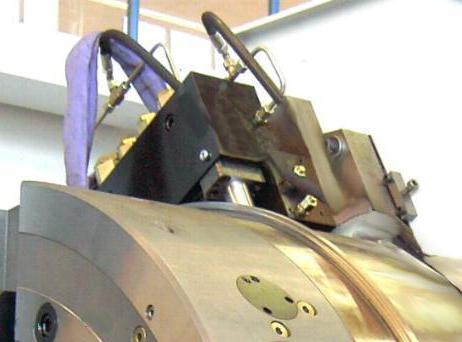

Energiezufuhr

erfolgt bei diesen Spannsystemen durch Injektoreinheiten, die im Stillstand die Spannsysteme versorgen und nach erfolgter Spannung abgekuppelt werden.

Vorderendfutter

sitzt in Zerspannungsraum der Drehmaschine.

Um die Krummheit der Rohre zu eliminieren, werden die Rohre in der Ebene des Gewindes mit Hilfe eines Zentrierfutters zentriert und von den Backen des Spannfutters ausgleichend gespannt.

Futterausführung mit Fliehkraftausgleich.

Futterdurchmesser: 820 mm

Max. Drehzahl: 1000U/min

Vorder- und Hinterendfutter sind umstellbar auf zentrische oder ausgleichende Spannung.
Futterdurchmesser: 820 mm
